SMC-口□系列接触器适用于交流50Hz或60Hz，主触头额定工作电压至660V，额定工作电流至150A的电力系统中，供远距离接通与分断电路及频繁启动、控制交流电动机，并可与适当的热继电器装置组合成电动机起动器,以保护操作中可能发生的过载或断相。此系列接触器还可以装积木式辅助触头组、空气延时头、机械联锁机构等附件组成延时接触器,机械联锁接触器,配电转换接触器和Y-△电动机起动器。
型号及含义:
技术参数:
Type | SMC-110 | SMC-130 | SMC-150 |
额定功率 kW/HP(AC-3) IEC60947-4-1
GB14048.4
| 200-240V | 30/40 | 37/50 | 45/60 |
380-440V | 55/75 | 60/80 | 75/100 |
500-550V | 55/75 | 60/80 | 90/120 |
660-690V | 55/75 | 60/80 | 90/120 |
额定电流 A(AC-3)
IEC60947-4-1
GB14048.4
| 200-240V | 110 | 130 | 150 |
380-440V | 110 | 130 | 150 |
500-550V | 85 | 90 | 140 |
660-690V | 65 | 70 | 100 |
约定发热电流:(A) | 160 | 160 | 210 |
额定绝缘电压:(V) | 690 |
辅助触头
AC-15 |
触头构成
| 标准 | 2NO+2NC |
特殊 | 可选 |
额定电流 A(AC-15)
IEC60947-5-1 GB14048.5
| 200-240V | 1.6 |
380-440V | 0.95 |
约定发热电流:(A) | 16
|
机械寿命（百万次）
| 6 |
产品特点:
1、可使用通用的辅助触头块，安装方便
2、接触器和热继电器连接时无须其他附件可直接连接
3、可用螺丝安装或直接安装在35mm DIN规格标准导轨上
4、使用抽出式线圈结构使更换线圈变得非常容易，不必拆下接触器
5、多种附件单元
6、安装方向垂直安装为正常，但可按各方向±30°使用
● 水平与地面安装，与正常安装相比，寿命及各种特征会有所降低。
安装尺寸示意图(mm)：
SMC-110/135

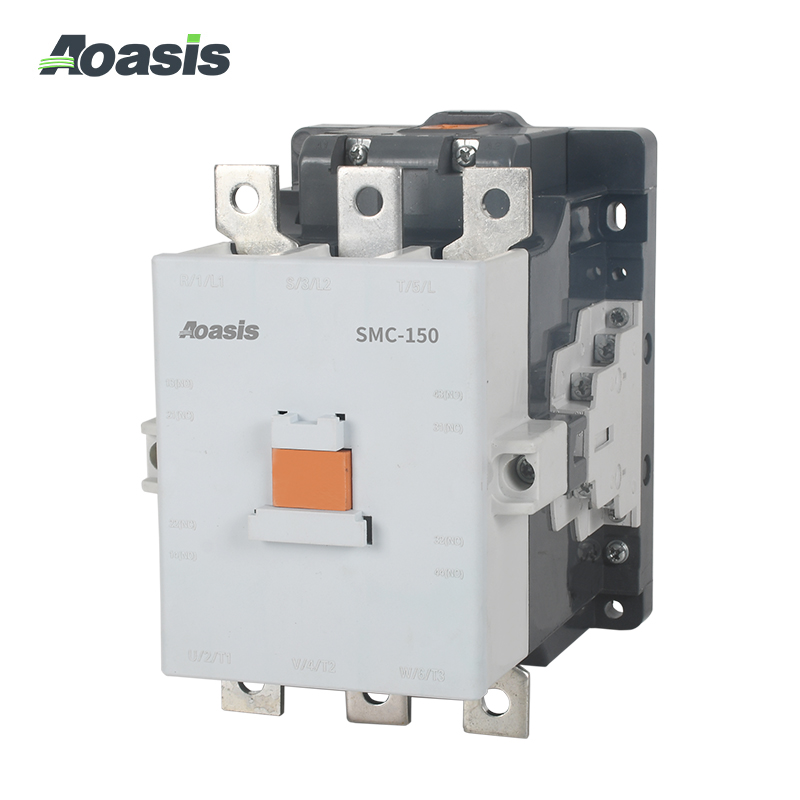

SMC-150
